ترانسمیترهای فشار دیافراگمی: راهحلی برای اندازهگیری در سیالات خاص و چسبناک
در بسیاری از صنایع، اندازهگیری فشار یکی از سادهترین و در عین حال حیاتیترین پارامترهاست. اما زمانی که با سیالات چسبناک، دارای ذرات جامد، خورنده یا با دمای بسیار بالا و پایین سروکار داریم، شرایط کاملاً متفاوت میشود. در چنین محیطهایی، ترانسمیترهای فشار دیافراگمی (Diaphragm Seal Pressure Transmitters) بهترین انتخاب برای تضمین دقت، پایداری و عمر طولانی تجهیزات هستند. این نوع ترانسمیترها با طراحی خاص خود، از تماس مستقیم سیال با سنسور جلوگیری کرده و با استفاده از دیافراگم و مایع واسطه، فشار را به سنسور منتقل میکنند. به همین دلیل، برندهای برتر با ارائهی نسل جدید ترانسمیترهای فشار دیافراگمی، استاندارد تازهای در اندازهگیری سیالات سختشرایط ایجاد کردهاند.
چرا ترانسمیترهای دیافراگمی اهمیت دارند؟
در فرآیندهایی که با سیالات سنگین، چسبناک یا حاوی ذرات جامد سروکار دارند (مثل خمیر، روغن سنگین، قیر، لجن یا اسیدهای غلیظ)،
ترانسمیترهای معمولی بهسرعت دچار گرفتگی، خطای اندازهگیری یا آسیب فیزیکی میشوند.
در این شرایط، سیستم دیافراگمی یوکوگاوا با استفاده از یک غشا یا دیافراگم نازک فلزی، فشار سیال را از طریق مایع پرکننده به سنسور منتقل میکند.
این طراحی باعث میشود:
- سنسور در برابر خوردگی، رسوب و چسبندگی محافظت شود.
- دقت اندازهگیری حفظ گردد.
- نیاز به تمیزکاری یا نگهداری مکرر به حداقل برسد.
مزایای استفاده از ترانسمیتر فشار دیافراگمی
- اندازهگیری دقیق در سیالات غلیظ و چسبناک بدون گرفتگی خطوط ایمپالس.
- کاهش هزینههای نگهداری بهدلیل تمیزکاری کمتر و پایداری بیشتر.
- افزایش عمر تجهیز و کاهش خرابیها در اثر خوردگی یا رسوب.
- حفظ دقت در دما و فشار بالا بهدلیل جبرانسازی حرارتی در طراحی یوکوگاوا.
- قابلیت نصب در مکانهای دور از خطر از طریق لولهی موئین (Remote Mount).
- پایداری بلندمدت و تکرارپذیری بالا برای فرآیندهای حساس صنعتی.
ویژگیهای کلیدی ترانسمیتر فشار دیافراگمی یوکوگاوا
1. دیافراگم تخت یا برجسته (Flush / Extended Type)
مدلهای تخت برای جلوگیری از تجمع مواد چسبناک و رسوبی استفاده میشوند.
در مقابل، دیافراگمهای برجسته برای سیالاتی مناسباند که نیاز به اندازهگیری در فاصلهای از خط دارند.
2. نصب از راه دور با لولهی موئین (Capillary)
در فرآیندهایی که دما یا لرزش بالاست، میتوان ترانسمیتر را از نقطهی اندازهگیری دور کرد تا عمر تجهیز افزایش یابد.
سیستم لوله موئین یوکوگاوا با مایع جبرانسازیشده، اثرات دمای محیط را خنثی میکند و ثبات سیگنال را حفظ مینماید.
3. سیال پرکننده مخصوص (Fill Fluid)
نوع مایع پرکننده در عملکرد ترانسمیتر حیاتی است. یوکوگاوا با استفاده از مایعهای سیلیکونی مخصوص و حسگرهای جبرانساز دما، از تغییر فشار کاذب در اثر انبساط حرارتی جلوگیری میکند.
4. متریال مقاوم و انتخابی برای دیافراگم
دیافراگمها میتوانند از جنس Hastelloy، تیتانیوم یا تانتالوم ساخته شوند تا در برابر مواد خورنده یا چسبناک مقاوم باشند.
این ویژگیها باعث میشود ترانسمیتر فشار YOKOGAWA برای محیطهایی که سیالات شیمیایی و سنگین دارند، ایدهآل باشد.
برای مثال در مستندات رسمی شرکت یوکوگاوا آمده است که ترانسمیترهای سری EJXC80A/EJAC80E مخصوصاً برای سیالات با ویسکوزیته بالا، خورنده یا دماهای بسیار بالا/پایین طراحی شدهاند. در نتیجه، انتخاب ترانسمیتر YOKOGAWA نهتنها دقت اندازهگیری را تضمین میکند بلکه باعث کاهش توقف تولید، افزایش بهرهوری و مدیریت بهتر فرآیند میشود.

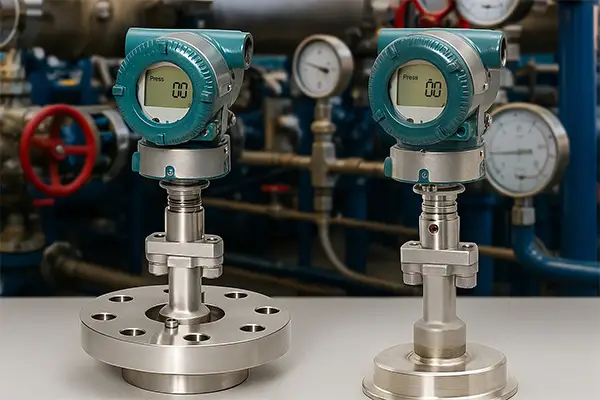

کاربردهای ترانسمیتر فشار دیافراگمی
این تجهیزات در صنایع مختلف کاربرد دارند، از جمله:
- صنایع غذایی (اندازهگیری خمیر، شکلات، شربت و چربیها)
- صنایع نفت و پتروشیمی (قیر، دوغاب، روغنهای سنگین)
- صنایع دارویی و بیوتکنولوژی
- تصفیهخانهها و فاضلاب صنعتی
- فرآیندهای شیمیایی خورنده مانند اسید سولفوریک و سود سوزآور
در همهی این کاربردها، چالش اصلی سیال چسبناک یا خورنده است که ترانسمیترهای دیافراگمی یوکوگاوا بهخوبی از پس آن برمیآیند.
نکات کلیدی برای نصب و نگهداری
انتخاب نوع مناسب دیافراگم:
برای سیالات غلیظ، دیافراگم تخت یا فلنجدار بهترین گزینه است.
توجه به نوع مایع پرکننده:
بسته به دمای فرآیند، از روغن سیلیکونی یا مایع مخصوص دماهای بالا استفاده شود.
کالیبراسیون دورهای:
بررسی صفر و اسپن در فواصل منظم برای حفظ دقت اندازهگیری.
محافظت از لولههای موئین:
در محیطهای پر لرزش یا با دمای متغیر، استفاده از محافظ مکانیکی توصیه میشود.
جمعبندی
در شرایطی که سیالات فرآیندی چسبناک، خورنده یا دارای ذرات جامد هستند، استفاده از ترانسمیترهای معمولی منجر به خرابی، خطای اندازهگیری و توقف تولید میشود. ترانسمیترهای فشار دیافراگمی یوکوگاوا با طراحی مقاوم، دیافراگمهای پیشرفته و سیستم جبرانسازی دما، پاسخی دقیق و قابل اعتماد برای این چالشها ارائه میدهند. سرمایهگذاری در یک ترانسمیتر دیافراگمی نهتنها اندازهگیری پایدارتر را تضمین میکند، بلکه باعث کاهش هزینههای تعمیرات، افزایش عمر تجهیزات و ارتقای ایمنی فرآیند نیز میشود.
